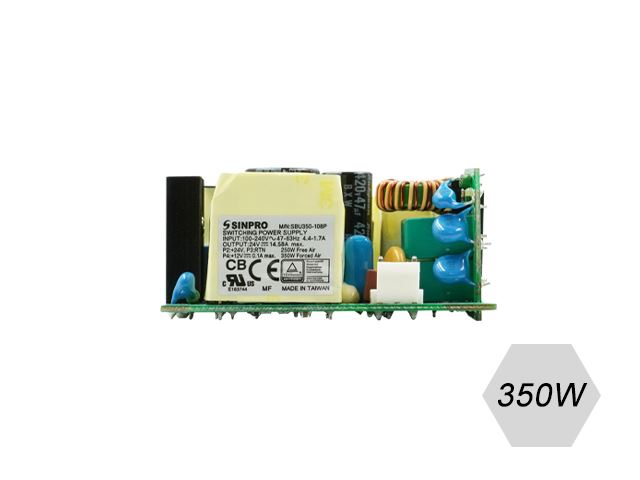

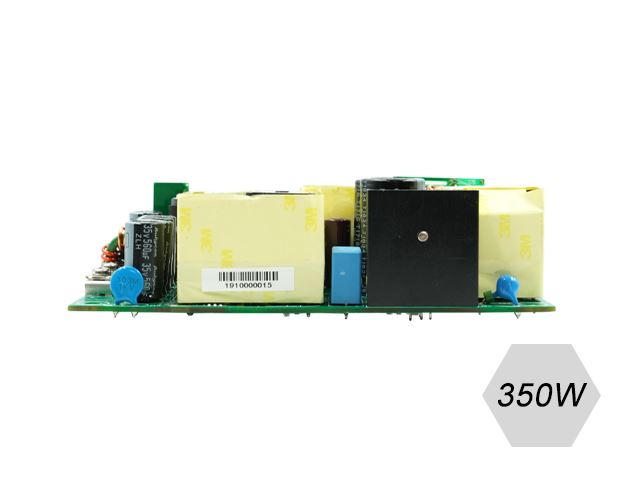

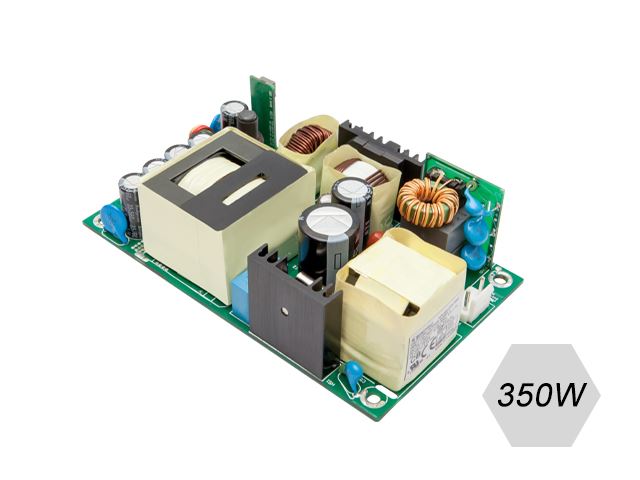

SBU350(62368) series

350W Open frame type switching power supplies for I.T.E.

●Single Output
●Class I
●Size: 3"x5"x1.46"
●Wide Operating Voltage, 90 to 264 VAC, 47 to 63 Hz
●Input connecter (2 pin)
●Protection: OVP, OLP
●Input to Output: Double Isolation
●High ESD immunity
●3 year warranty

Model No. Output Voltage / Optional Output(VDC) Output Current / Optional Output(A) Max. Output Power(W) Safety Approvals
Model No.:SBU350-105(P) Output Voltage / Optional Output(VDC):12.0 / 12.0 Output Current / Optional Output(A):29.16 / 0.1 Max. Output Power(W):350 ダウンロード :More
Model No.:SBU350-106(P) Output Voltage / Optional Output(VDC):15.0 / 12.0 Output Current / Optional Output(A):23.33 / 0.1 Max. Output Power(W):350 ダウンロード :More
Model No.:SBU350-107(P) Output Voltage / Optional Output(VDC):19.0 / 12.0 Output Current / Optional Output(A):18.42 / 0.1 Max. Output Power(W):350 ダウンロード :More
Model No.:SBU350-108(P) Output Voltage / Optional Output(VDC):24.0 / 12.0 Output Current / Optional Output(A):14.58 / 0.1 Max. Output Power(W):350 ダウンロード :More
Model No.:SBU350-109(P) Output Voltage / Optional Output(VDC):30.0 / 12.0 Output Current / Optional Output(A):11.66 / 0.1 Max. Output Power(W):350 ダウンロード :More
Model No.:SBU350-110(P) Output Voltage / Optional Output(VDC):36.0 / 12.0 Output Current / Optional Output(A):9.72 / 0.1 Max. Output Power(W):350 ダウンロード :More
Model No.:SBU350-111(P) Output Voltage / Optional Output(VDC):48.0 / 12.0 Output Current / Optional Output(A):7.30/ 0.1 Max. Output Power(W):350 ダウンロード :More
種類 名称 ダウンロード
種類:Instruction Manual 名称:SINPRO-Instruction Manual(SBU350)_日本語 ダウンロード : ダウンロード
種類:Safety Certificate 名称:SINPRO-SBU350-UL(62368) ダウンロード : ダウンロード
種類:Safety Certificate 名称:SINPRO-SBU350-TUV(62368) ダウンロード : ダウンロード
種類:Safety Certificate 名称:SINPRO-SBU350-CE ダウンロード : ダウンロード
種類:Safety Certificate 名称:SINPRO-SBU350-CB(62368) ダウンロード : ダウンロード
種類:Datasheet 名称:SINPRO-SBU350(62368)-DATA SHEET ダウンロード : ダウンロード
Electrical characteristics
●Efficiency: 92~95%.
●Line Regulation: 1% max.
●Load Regulation: 5% max.
●Hold-up Time: 16mS min.
●Output ripple and noise: 1% (max).

Environmental
●Operating Temperature: -40 to 70°C
  Derate linearly from 100% load at 40°C to 50% load at 70°C
●Storage Temperature: -40~85°C
●Operating Humidity : 0~95%
●Storage Humidity: 0~95%
●MTBF: 200,000 calculated hours

*"P" means with optional output (12V@0.1A).
